При монтаже кондиционера медную трассу приходится поворачивать и прокладывать вдоль стен. Если сгибать медь руками, можно получить залом или сплющивание, уменьшающее проходное сечение.
Ручной трубогиб формирует плавный поворот и поддерживает стенки трубки во время работы. Это позволяет отказаться от лишних фитингов, сократить количество паек и уменьшить вероятность утечки хладагента.
Перед началом монтажных работ важно подобрать инструмент с насадками подходящего диаметра. Купить трубогиб ручной для медных трубок можно в специализированном магазине холодильного оборудования: https://sholod.com.ua/instrument-dlya-holodilnogo-oborudovaniya/ruchnye-trubogiby-dlya-mednyh-trub/.
Для чего нужен трубогиб
Трубогиб помогает сформировать поворот с заданным радиусом без повреждения медной магистрали. Оснастка равномерно поддерживает стенки и не даёт им резко складываться.
Использование трубогиба позволяет:
- сохранить проходное сечение;
- избежать заломов и сильного сплющивания;
- уменьшить количество фитингов;
- сократить число паяных соединений;
- ускорить монтаж кондиционера;
- получить аккуратную трассу;
- выполнять одинаковые повороты.
Однако трубогиб не компенсирует ошибочную разметку. Перед работой необходимо точно определить место, угол и направление гибки.
Виды трубогибов
Для работы с медными трубками применяют несколько видов инструмента:
- рычажный трубогиб — компактная ручная модель с угловой шкалой, обычно рассчитанная на определённый диаметр;
- арбалетный трубогиб — ручной инструмент со сменными насадками и механическим приводом;
- пружинный трубогиб — внутренняя или наружная пружина для несложной гибки мягкой меди;
- аккумуляторный трубогиб — электрическая модель для большого количества операций.
Далее разберём, как пользоваться ручным арбалетным трубогибом.
Как работает арбалетный трубогиб
Арбалетный трубогиб состоит из корпуса, рукоятки, подвижного штока, гибочной насадки и двух опор.
Медная трубка устанавливается между насадкой и опорами. При нажатии на рукоятку шток трубогиба постепенно перемещается вперёд. Насадка давит на центральную часть, а опоры удерживают заготовку с двух сторон. Благодаря этому трубогиб формирует плавный поворот с постоянным радиусом.
В комплект арбалетного трубогиба обычно входят несколько насадок. На каждой указывается наружный диаметр медной трубки, для которой она предназначена.
Подготовка трубогиба к работе
Сначала необходимо определить наружный диаметр медной трубки и выбрать соответствующую насадку.
Если насадка слишком большая, трубогиб не сможет равномерно поддерживать стенки. Если она слишком маленькая, медь может застрять или получить повреждения.
Перед работой:
- Осмотрите трубогиб.
- Проверьте перемещение штока.
- Очистите рабочие канавки.
- Выберите насадку нужного диаметра.
- Установите её на шток трубогиба.
- Проверьте положение опор.
- Полностью отведите механизм назад.
Насадка и опоры должны соответствовать одному размеру. Порядок их установки следует уточнить в инструкции конкретного трубогиба.

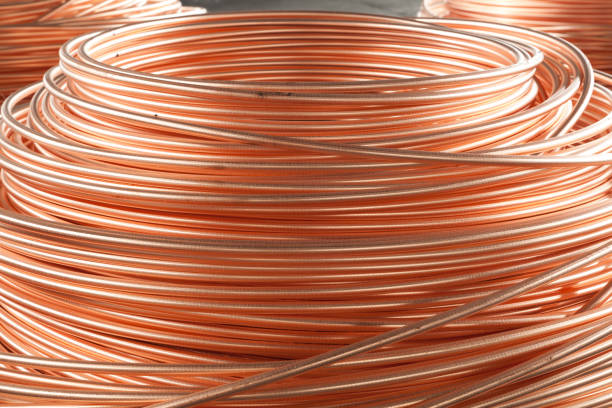

Подготовка медной трубки
Ручной трубогиб обычно применяется для мягкой отожжённой меди, используемой при монтаже кондиционеров. Возможность работы с полутвёрдым материалом зависит от характеристик инструмента.
Перед установкой в трубогиб проверьте участок будущего поворота. На поверхности не должно быть:
- вмятин;
- трещин;
- глубоких царапин;
- заломов;
- сильной овальности;
- следов предыдущего выпрямления.

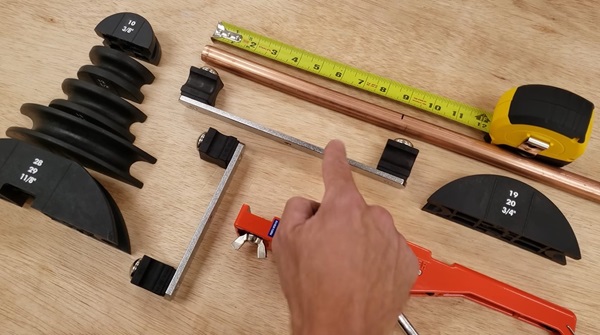

Как разметить место поворота
Перед использованием трубогиба необходимо определить:
- начало поворота;
- его центр;
- требуемый угол;
- направление;
- положение следующего участка трассы.
Начало и центр поворота — разные точки. Поэтому разметку нельзя совмещать с произвольной риской трубогиба.
На оснастке могут находиться центральная отметка, стрелка, угловая шкала или риска начала гибки. Назначение обозначений зависит от модели.
Если трубогиб используется впервые, рекомендуется сделать пробный поворот:
- Возьмите обрезок такого же диаметра.
- Нанесите поперечную линию.
- Установите заготовку в трубогиб.
- Совместите линию с контрольной отметкой.
- Согните участок на 90°.
- Найдите фактическое начало и центр поворота.
- Измерьте полученную поправку.
Пробный образец помогает понять геометрию арбалетного трубогиба и избежать ошибки на чистовом участке.

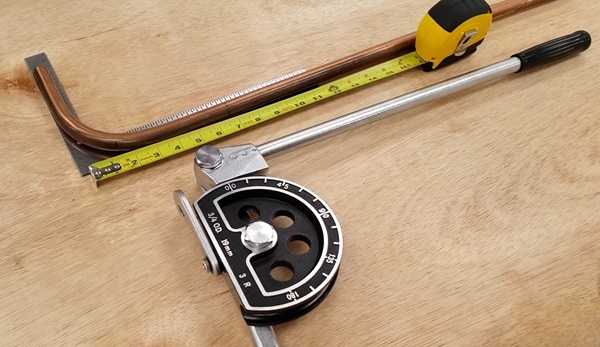

Как пользоваться арбалетным трубогибом
Шаг 1. Выберите насадку
Подберите насадку по наружному диаметру медной трубки. Проверьте маркировку и убедитесь, что опоры трубогиба установлены для того же размера.
Шаг 2. Подготовьте трубогиб
Закрепите насадку на подвижном штоке. Верните механизм трубогиба в начальное положение, чтобы между рабочими элементами осталось место для заготовки.
Шаг 3. Вставьте медную трубку
Расположите медь между насадкой и опорами. Трубка должна полностью лежать в канавках и не отклоняться в сторону.
Если она не помещается свободно, не устанавливайте её силой. Ещё раз проверьте размер оснастки трубогиба.
Шаг 4. Совместите разметку
Совместите контрольную линию с нужной отметкой арбалетного трубогиба. Затем проверьте, в какую сторону должен быть направлен поворот.
Если на одном участке планируется несколько поворотов, важно заранее определить их взаимное положение.
Шаг 5. Начните гибку
Плавно нажимайте на рукоятку трубогиба. Шток начнёт перемещать насадку вперёд, постепенно придавая медной трубке нужную форму.
Не раскачивайте арбалетный трубогиб и не пытайтесь ускорить работу резкими движениями. Заготовка должна оставаться в канавках на протяжении всего процесса.
Если медь начинает выходить из оснастки, работу трубогиба нужно остановить и проверить её положение.
Шаг 6. Контролируйте угол
Следите за угловыми отметками трубогиба. Для поворота на 45°, 60° или 90° остановите шток в соответствующем положении.
После освобождения медь может немного распрямиться. Величину такой компенсации лучше определить на пробном образце. Не стоит произвольно добавлять несколько градусов без проверки.
Шаг 7. Верните механизм назад
После достижения нужного угла включите возврат и полностью отведите шток. Пока арбалетный трубогиб продолжает прижимать заготовку, вытаскивать её силой нельзя.
Шаг 8. Извлеките и проверьте заготовку
Снимите готовый участок и осмотрите поворот. Он должен иметь плавную форму без резкого сужения.
Не допускаются:
- заломы;
- глубокие складки;
- трещины;
- сильное сплющивание;
При серьёзном повреждении участок лучше заменить. Многократное сгибание и выпрямление может ослабить медь.
Как сделать два поворота трубогибом
Перед вторым применением трубогиба нужно проверить положение первого поворота. Если повернуть заготовку вокруг продольной оси, следующий участок окажется в другой плоскости.
Порядок работы:
- Положите заготовку на ровную поверхность.
- Проверьте положение первого поворота.
- Отмерьте расстояние до следующей точки.
- Нанесите поперечную линию.
- Проверьте направление.
- Установите участок в арбалетный трубогиб.
- Повторите процесс гибки.
Для нескольких одинаковых деталей удобно изготовить образец и использовать его как шаблон.
Ошибки при использовании трубогиба
Основные ошибки:
- насадка не соответствует диаметру;
- опоры трубогиба установлены неправильно;
- заготовка находится в канавках с перекосом;
- перепутаны начало и центр поворота;
- выбрано неправильное направление;
- рукоятка нажимается рывками;
- превышен рабочий угол;
- второй поворот выполнен в другой плоскости;
- участок расположен слишком близко к краю.
Если трубогиб работает необычно тяжело или медь начинает деформироваться, не следует увеличивать усилие. Нужно остановить процесс и проверить размер оснастки, положение опор и установку заготовки.
Заключение
Чтобы правильно пользоваться ручным арбалетным трубогибом, необходимо подобрать насадку по наружному диаметру, точно разметить место поворота и установить медную трубку без перекоса.
После этого рукоятку трубогиба плавно приводят в действие, контролируя угол по шкале. По завершении шток возвращают назад, заготовку извлекают и проверяют на заломы, складки и сплющивание.
Правильно настроенный трубогиб позволяет быстро сформировать аккуратную медную трассу, сократить количество фитингов и повысить надёжность соединений кондиционера.
