Сфера беспилотных технологий переживает настоящий бум, трансформируясь из нишевого хобби для гиков в жизненно необходимую отрасль и захватывающий спорт. Сегодня умение управлять квадрокоптером или собственноручно его обслуживать становится таким же обыденным навыком, как и вождение автомобиля. Независимо от того, ищете ли вы топовые моторы, надежные полетные контроллеры или готовые решения для дооснащения квадрокоптеров в магазине NAYAVU Drones, успех любой миссии или развлекательного полета зависит от глубокого понимания «железа». Рынок электроники предлагает тысячи вариантов, и чтобы не потратить бюджет на несовместимые детали, стоит разобраться в архитектуре современной «птички».
FPV (First Person View) — это не просто полет, это эффект полного присутствия. В отличие от обычных «мавиков», где пилот смотрит в экран смартфона, FPV-дрон управляется через очки, что дает мгновенную реакцию и невероятную маневренность. Но эта свобода требует ответственного подхода к сборке.

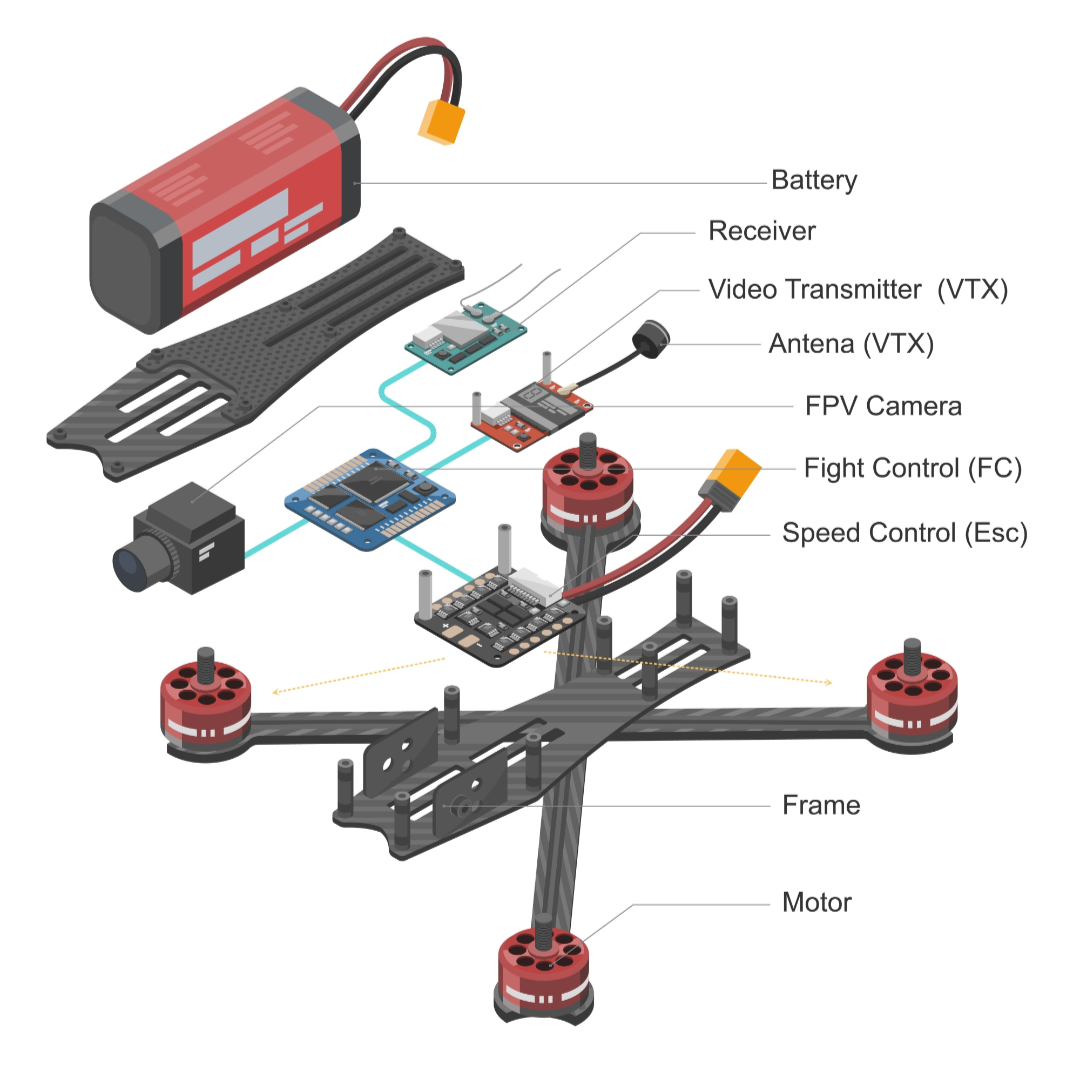

Анатомия квадрокоптера: на чем держится небо
Основа любого дрона — это его рама (frame). Именно она определяет класс устройства (5, 7, 8 или 10 дюймов) и его назначение: фристайл, гонки или дальние полеты (Long Range).
При выборе рамы обращайте внимание на:
- Материал: Качественный карбон должен быть жестким. Если лучи гнутся руками — это плохой знак, такой дрон будет вибрировать в полете, что усложнит настройку PID-контроллера.
- Геометрия: True-X (идеально для гонок), Deadcat (лучи разведены так, чтобы пропеллеры не попадали в кадр камеры) или Bus (автобус) для размещения большого количества оборудования.
- Толщина лучей: Для 5-дюймовых дронов стандарт — 5 мм, для 7-дюймовых и более лучше брать 6 мм.
Сердце системы: Стек (FC + ESC)
Стек — это «сэндвич» из двух плат: полетного контроллера (Flight Controller) и регулятора оборотов (ESC).
- Полетный контролер: Это мозг. Он считывает данные с гироскопа и передает команды на моторы. Сейчас стандартом являются процессоры F405 или более мощные F722. Последние позволяют запускать сложные алгоритмы фильтрации шумов, что делает полет «гладким».
- Регулятор оборотов (ESC): Эта плата распределяет энергию от батареи к моторам. Главный параметр здесь — ампераж. Для обычной «пятерки» достаточно 50–60А, но для тяжелых дронов-камикадзе или синелифтеров стоит смотреть на 65А и выше.
Движущая сила: как подобрать моторы и пропеллеры
Выбор двигателей — это всегда поиск баланса между мощностью и энергоэффективностью. Бесколлекторные моторы маркируются четырьмя цифрами (размер статора) и значением KV (обороты на вольт).
Основные правила подбора:
- Для 5 дюймов (6S батарея): Размер 2207 или 2306, KV в диапазоне 1700–1950.
- Для 7 дюймов (6S батарея): Размер 2806.5 или 2809, KV в диапазоне 1300–1500.
- Для Cinewhoop: Меньшие моторы с высоким KV, так как они часто работают на 4S аккумуляторах.
Помните, что пропеллеры — это расходный материал. Шаг винта (pitch) влияет на «подрыв» и максимальную скорость. Больший шаг дает больше агрессии, но быстрее высаживает батарею. Меньший шаг обеспечивает плавность, необходимую для кинематографичных съемок.
Видеосвязь: Аналог против Цифры
Это вечный спор в мире FPV, похожий на войну iOS и Android. Ваш выбор будет зависеть от бюджета и целей.
Аналоговая система (Analog):
- Преимущества: Низкая цена, минимальная задержка (latency), сигнал деградирует постепенно (появляется «снег», но картинка не замирает), что критически важно для полетов в сложных условиях.
- Недостатки: Низкое качество изображения, помехи от других пилотов или рельефа.
Цифровая система (DJI O3, Walksnail, HDZero):
- Преимущества: Картинка HD-качества (720p/1080p) прямо в очки, возможность записывать качественное видео на борту без экшн-камеры.
- Недостатки: Высокая стоимость передатчика (VTX) и очков, при потере сигнала картинка может просто «заморозиться», что гарантирует аварию.
Для новичков и пилотов, тренирующихся для выполнения спецзадач, аналог остается приоритетом из-за своей надежности и дешевизны восстановления после краша.
Радиосвязь и управление
Забудьте о старых протоколах. Сегодняшний стандарт индустрии — это ExpressLRS (ELRS). Это система с открытым кодом, обеспечивающая невероятную дальность связи (десятки километров) и мгновенную реакцию.
ELRS приемники дешевые, компактные и надежные. Важно лишь выбрать правильную частоту:
- 2.4 GHz: Самый популярный вариант, идеальный баланс скорости и дальности. Антенны маленькие.
- 915 MHz (или 868 MHz): Лучшая пробивная способность через препятствия (стены, деревья), идеально для Long Range полетов, но антенны значительно больше.
Питание: «топливо» для вашего дрона
Аккумуляторы — это то, на чем нельзя экономить. Некачественная батарея может привести к падению дрона в самый ответственный момент из-за просадки напряжения.
Типы аккумуляторов:
- Li-Po (Литий-полимерные): Обладают высокой токоотдачей (C-rating). Позволяют делать резкие маневры, флипы и роллы. Живут недолго (3–7 минут активного полета).
- Li-ion (Литий-ионные): Собранные из элементов типа 18650 или 21700. Имеют меньшую токоотдачу (не подходят для агрессивного пилотирования), но значительно большую емкость. Это выбор для «дальнолетов», которые могут висеть в воздухе 15–30 минут.
Инструментарий и обслуживание
Владение FPV дроном означает постоянный ремонт и модернизацию. Вам не обойтись без качественного паяльника (желательно с регулировкой температуры, например TS100 или Pinecil), набора шестигранных отверток и флюса.
Умение качественно паять контакты — это залог того, что дрон не упадет из-за отвалившегося от вибрации провода. Также важно защищать электронику специальным лаком (силиконовым или акриловым) от влаги, особенно если вы планируете летать зимой или в туман.
Мир FPV — это бесконечный конструктор для взрослых. Здесь всегда есть место для экспериментов: можно поставить более мощный видеопередатчик (VTX) на 2–3 Ватта, заменить антенну на более чувствительную или установить GPS-модуль для функции возврата домой. Главное — выбирать проверенные компоненты от надежных брендов, ведь в небе мелочей не бывает. Каждый винтик, каждая пайка влияют на результат полета.
