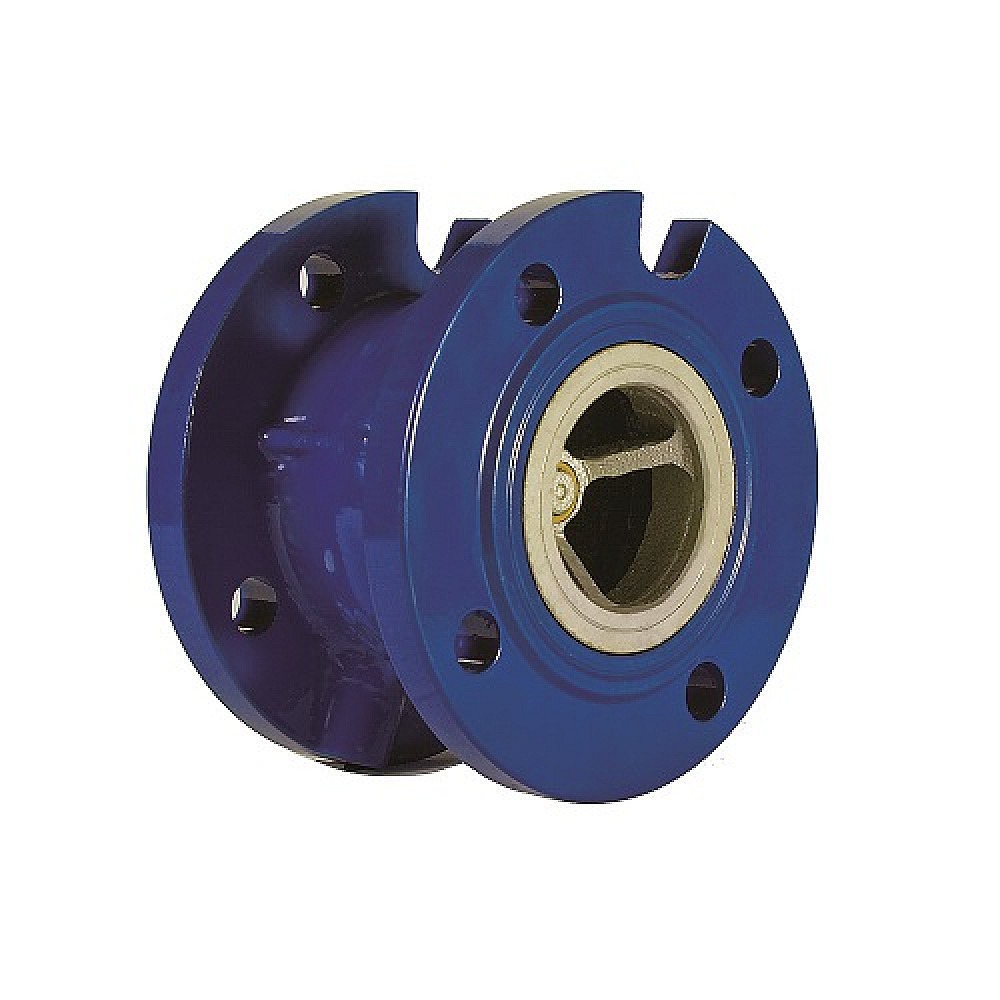

В любой инженерной системе — водоснабжении, канализации, теплосети или нефтепроводе — обратная подача среды создаёт реальные проблемы: гидравлические удары, загрязнение чистой воды, повреждение насосов и оборудования. Именно для защиты от этого применяется обратный клапан — запорный элемент, который пропускает поток только в одном направлении и автоматически блокирует движение в обратную сторону. Правильный выбор зависит от типа среды, рабочего давления, диаметра трубы и способа монтажа.
Широкий ассортимент обратных клапанов для промышленных и коммунальных трубопроводов представлен на сайте Укрспецарматура — поставщика трубопроводной арматуры с офисом в Киеве на ул. Левадной, 30. Доставка по всей Украине, самовывоз или курьером по Киеву. Менеджеры помогают с подбором под конкретные условия эксплуатации.
Где применяются обратные клапаны
Обратные клапаны используются в любых системах, где движется вода, газ или пар и существует риск обратного тока среды. Перекрытие потока в нештатной ситуации — главная задача этого элемента арматуры.
Основные места установки:
- трубопровод водоснабжения и питьевые скважины
- канализационные коллекторы и локальные системы водоотведения
- газо- и нефтепроводы
- тепловые сети и системы отопления
- насосные станции — для защиты оборудования при остановке насоса
- системы пожаротушения и промышленные трубопроводы
В насосных установках обратный клапан для воды устанавливается в обязательном порядке: при остановке насоса без него вся жидкость из напорной линии хлынет обратно, создавая гидравлический удар и ускоряя износ оборудования.
Конструктивные типы: чем они отличаются
Принцип работы у всех обратных клапанов един — вода или другая среда давит на запирающий элемент и открывает проход. При обратном потоке элемент под действием давления или пружины закрывается, обеспечивая перекрытие. Но конструктивное исполнение бывает разным, и это влияет на скорость срабатывания, потери давления и сферу применения.
Поворотный (откидной)
Запирающий диск поворачивается на оси. Закрытие происходит под весом диска или потоком обратной среды. Подходит для горизонтальных трубопроводов. Недостаток — относительно медленное срабатывание при резкой остановке насоса.
Подпружиненный
Тарелка удерживается пружиной в закрытом положении и открывается только при достаточном давлении рабочей среды. Срабатывает быстро — гидравлический удар минимален. Работает в любом пространственном положении трубопровода: горизонтальном, вертикальном, наклонном.
Шаровой
Запирающий элемент — шар, который под действием потока воды откатывается, открывая проход, и возвращается на место при обратном давлении. Применяется на малых диаметрах, при загрязнённых средах — канализация, сточные воды.
Двухстворчатый (лепестковый)
Два полукруглых диска раскрываются под потоком и закрываются при его прекращении. Обеспечивают быстрое перекрытие, компактны. Оптимальны для межфланцевого монтажа на больших диаметрах.
Поворотный с противовесом
Специальная конструкция для крупных диаметров — от Ду 350 до Ду 800. Противовес регулирует скорость закрытия и снижает риск гидравлического удара в магистральных трубопроводах при резком изменении давления.
Материалы корпуса: как выбрать под среду
Материал корпуса определяет, в какой среде клапан прослужит долго, а в какой быстро выйдет из строя.
Чугун (GG25, GGG50) — стандартный вариант для воды, воздуха и нейтральных сред. Рабочая температура до +220°C, давление до 16 бар. Широкий модельный ряд, доступная цена.
Ковкий чугун (GGG50) — более ударостойкий, применяется в системах со сточными водами, вибрационной нагрузкой и нефтепродуктами.
Сталь (WCB) — для повышенного давления, нефтепродуктов и газа. Не рекомендуется для кислотных и щелочных сред.
Нержавеющая сталь (AISI304, AISI316) — для агрессивных сред, пара, пищевой и химической промышленности. AISI316 устойчивее к хлоридам, чем AISI304.
Латунь — для бытовых систем небольших диаметров: водоснабжение, отопление, системы ГВС. Обратный клапан для воды из латуни оптимален в системах с давлением до 16 бар.
Типы подключения
По способу присоединения к трубопроводу различают три основных варианта.
Фланцевые — монтируются через фланцевое соединение с болтовой затяжкой. Диаметры от Ду 50 до Ду 800. Применяются в магистральных и промышленных трубопроводах. Легко демонтируются для обслуживания.
Межфланцевые — устанавливаются между двумя фланцами трубы. Компактны, быстрый монтаж и демонтаж. Диаметры от Ду 40 до Ду 600. Хорошо подходят там, где важен малый вес арматуры и минимальная строительная длина.
Муфтовые (резьбовые) — подключаются через резьбовое соединение. Диаметры от Ду 15 до Ду 80. Применяются в бытовых и малопромышленных системах, где давление не превышает 16 бар.
Параметры для подбора
Перед заказом необходимо определить несколько ключевых параметров. Ошибка хотя бы в одном из них — это риск протечки, аварии или преждевременного выхода оборудования из строя.
На что обратить внимание:
- условный диаметр (Ду) — соответствует внутреннему диаметру трубопровода
- рабочее давление (PN) — с запасом к максимальному давлению в системе; в каталоге Укрспецарматура — от PN16 до PN25
- рабочая среда — вода, пар, газ, нефтепродукты, канализационные стоки, агрессивные среды
- максимальная рабочая температура — от +80°C у шаровых до +300°C у подъёмных моделей
- тип монтажа и пространственное положение трубопровода
Обратные клапаны при правильном подборе работают без обслуживания десятилетиями. Уточнить параметры и выбрать подходящую модель можно по телефонам +38 (050) 379-78-08 или +38 (067) 579-78-08 — менеджеры Укрспецарматура консультируют по всем позициям каталога.
