Виробник ТОВ «ЕНЕРГО АЙСЕН» постачає кіоскові, прохідні, щоглові та міські КТП потужністю від 25 до 1000 кВА на напругу 6/10/0,4 кВ. Більшість позицій йде без силового трансформатора, тож корпус і розподільчі відсіки комплектують окремо під схему об’єкта.
Перед замовленням рахують пікове навантаження і запас 20–30%. Для цеху, складу чи селища на Одещині саме так підбирають трансформаторні підстанції Одеса, дивлячись на схему мережі: тупик чи прохід, кабель чи повітряне введення.

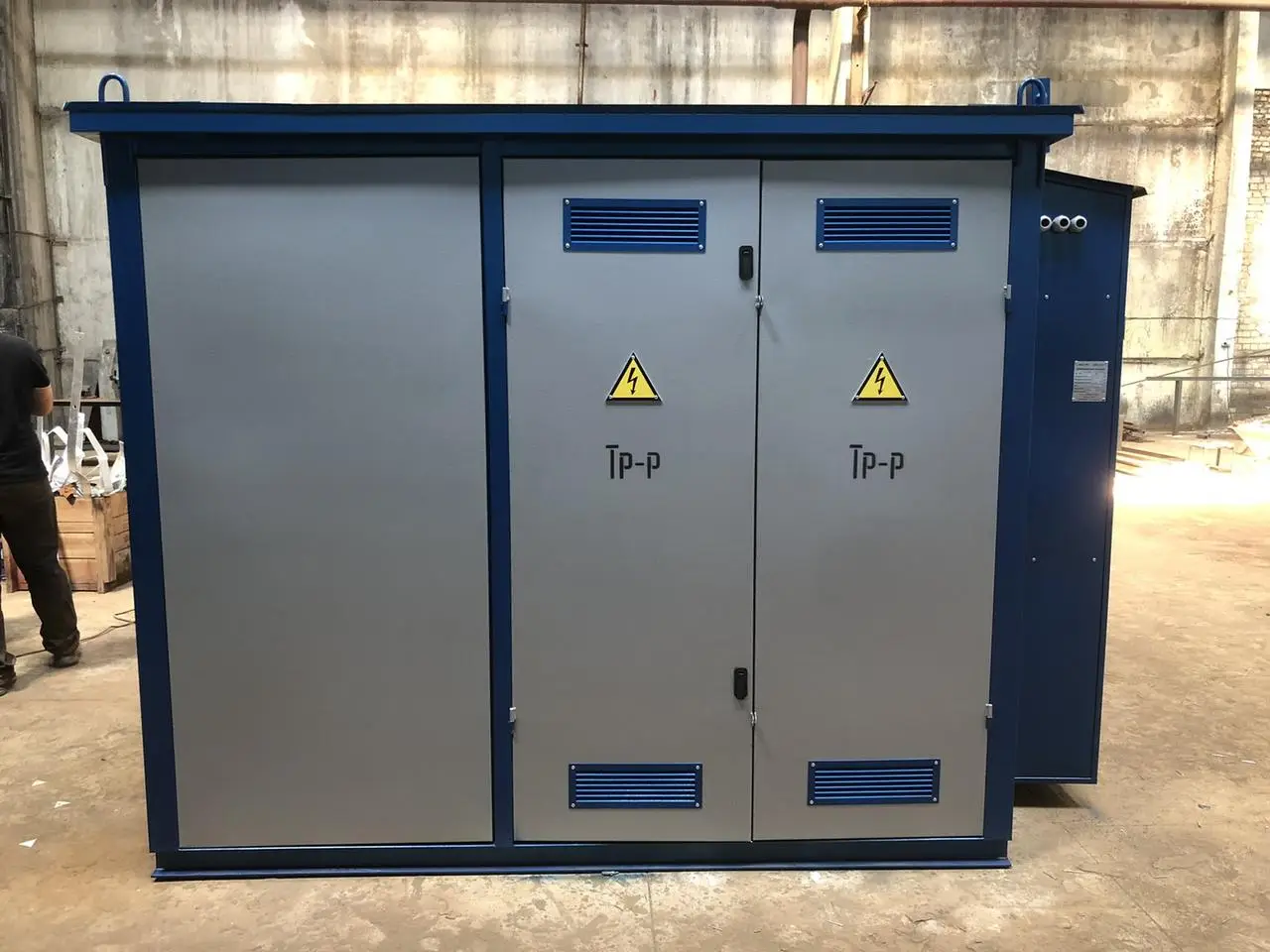

Типи конструкції і де вони працюють
КТП приймає 6 або 10 кВ, знижує до 0,4 кВ і роздає споживачам. Відрізняються не «маркою», а способом установки і приєднання до лінії.
- КТП1 — тупикова кіоскова: лінія закінчується на підстанції. Типові потужності 25–630 кВА.
- КТП2 — прохідна кіоскова: висока напруга заходить і йде далі по мережі.
- КТПМ (КТПЩ) — щоглова, 25–250 кВА, без окремої огорожі, для села, агрооб’єкта, майданчика.
- КТПГС / КТПММ — закритий корпус для міських мереж, зазвичай 100–1000 кВА.
- 2КТПГС — два трансформатори, коли потрібен резерв і робота без простою.
Щогла дешевша і швидше ставиться. Кіоск захищає апарат від пилу й опадів, типовий ступінь захисту IP44. Міська станція важча: від кількох тонн, заявлений ресурс близько 25 років при частоті 50 Гц.
Потужність, схема і комплектація
Потужність у кВА — повна, не активна. 160 кВА зазвичай вистачає малому цеху чи будмайданчику, 400 кВА — середньому підприємству, 630–1000 кВА — щільній міській забудові з кількома фідерами.
- Силовий трансформатор ТМ, ТМГ або сухий ТС ставлять окремо або в комплекті.
- РУВН: вимикачі навантаження, пружинно-важільний привід.
- РУНН: рубильник-запобіжник або автомати, захист від перевантаження.
- Повітряне чи кабельне виведення на стороні 0,4 кВ.
- Один або два трансформатори, петльова чи променева схема.
Клімат роботи типовий: від −45 до +40…+45 °C, три фази. Для міста зручні кабельні виводи і компактний кіоск. Для поля важливий вільний доступ до відсіків і повітряне введення 6/10 кВ.
Якщо трансформатор уже є на балансі, замовляють лише кіоск. Якщо ні — узгоджують тип масла чи сухої ізоляції ще на етапі заявки в мережеву компанію.
Норми місця установки
Закриту станцію не ставлять ближче ніж 10 м до житла, газопроводу чи АЗС. Для відкритої схеми біля АЗС відстань більша, до 25 м. Майданчик має тримати вагу корпуса і дати під’їзд для заміни трансформатора без розбору сусідніх конструкцій.
Заземлення, фундамент і охоронна зона рахують окремо. Помилка в відстанях затягує акт введення навіть при справному обладнанні.
Як не помилитися з потужністю
Сумують установлену потужність двигунів, освітлення, зарядних і резервних споживачів. Далі множать на коефіцієнт одночасності: у складі він нижчий, у харчовому цеху з печами — вищий. Запас 20–30% закриває пускові струми і майбутнє розширення лінії.
Не варто брати «з запасом удвічі»: недозавантажений трансформатор гірше працює і дорожчий в обслуговуванні. Краще закласти місце під другий апарат у схемі 2КТП, ніж купувати зайві сотні кВА одразу.
Що перевірити в специфікації
Дивіться не лише ціну корпуса. У картці мають бути потужність, сторона 6/10 кВ, спосіб приєднання, кількість трансформаторів і ступінь захисту. Кільцева мережа потребує прохідної або міської петльової схеми. Глуха лінія — тупикову КТП1.
Документи й гарантія скорочують час погодження з обленерго. Монтаж модулями на майданчику швидший за збірку «з нуля», але фундамент і кабельні муфти все одно роблять під конкретну вагу й ґрунт ділянки. Для Одеського регіону окремо дивляться вологість і солоне повітря біля моря: ущільнення дверей кіоска і антикорозійна обробка корпусу тоді важливіші за декоративне фарбування. Перевірте також бічні петлі і запір відсіків РУНН: саме туди частіше заходять на огляд.
